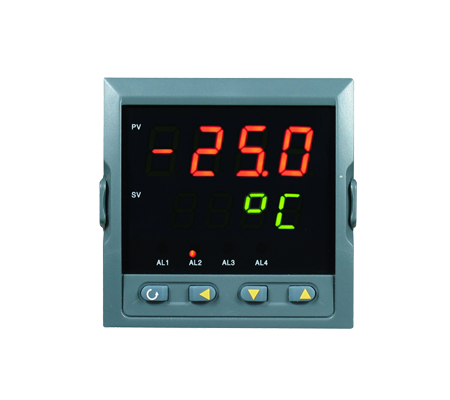

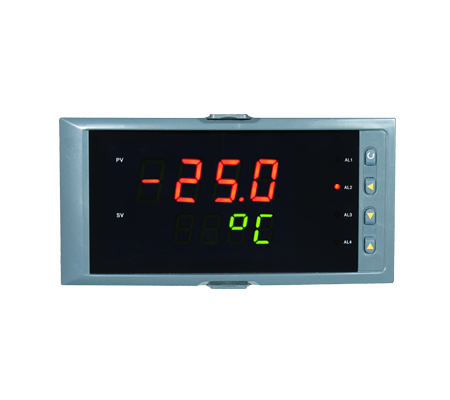

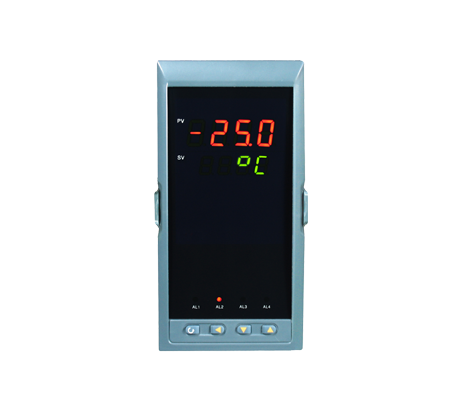

首頁 > 其他產品 > 顯示儀表顯示儀表 > CN511型數字顯示控制儀
工業過程中各種參數，如溫度、壓力、物位、PH、EC、DO等，通過現場傳感器、變送器等轉換成標準電信號，傳輸給顯示控制儀表。顯示儀可以直觀的顯示這些參數的數值，同時可以輸出控制信號、模擬信號、通訊等。CN511型數顯儀采用智能處理器，F(xiàn)lash存儲等技術，超前的設計理念，簡潔明快的外觀，可靠耐用的品質，可以放心選用。
產品特點1.參數設定密碼鎖定；
2.參數設置斷電永久保存；
3.參數恢復出廠設定功能；
4.萬能信號輸入；

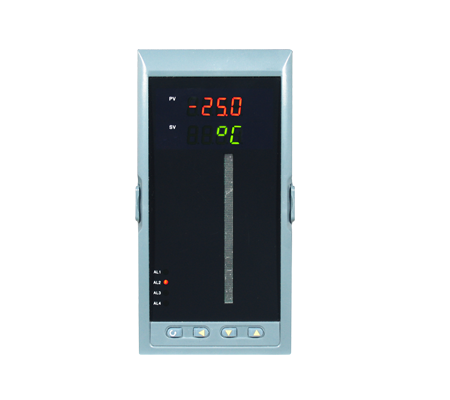

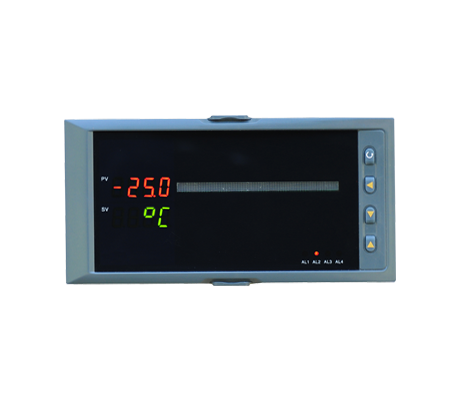

5.雙屏LED數碼顯示，光柱模擬指示（0-100%）；
6.靈活的輸出功能及方式；
7.抗干擾能力強；
產品優勢
技術參數|
輸入 |
|
||||||
|
輸入信號 |
電流 |
電壓 |
電阻 |
電偶 |
|
||
|
輸入阻抗 |
≤250Ω |
≥500KΩ |
|
|
|
||
|
輸入電流最大限制 |
30mA |
|
|
|
|
||
|
輸入電壓最大限制 |
|
＜6V |
|
|
|
||
|
輸出 |
|
||||||
|
輸出信號 |
電流 |
電壓 |
繼電器 |
24V配電或饋電 |
|
||
|
輸出時允許負載 |
≤500Ω |
≥250 KΩ （注：需要更高負載能力時須更換模塊） |
AC220V/2A DC24V/2A |
≤30mA |
|
||
|
綜合參數 |
|
||||||
|
測量精度 |
0.2%FS±1字 |
|
|||||
|
設定方式 |
面板輕觸式按鍵數字設定；參數設定值密碼鎖定；設定值斷電永久保存。 |
|
|||||
|
顯示方式 |
-1999～9999測量值顯示、設定值顯示，發光二級管工作狀態顯示 |
|
|||||
|
使用環境 |
環境溫度：0～50℃；相對濕度：≤85%RH； 避免強腐蝕氣體。 |
|
|||||
|
工作電源 |
AC 100～240V（開關電源） （50-60HZ）； DC 20～29V （開關電源）。 |
|
|||||
|
功耗 |
≤4W |
|
|||||
|
結構 |
標準卡入式 |
|
|||||
|
通訊 |
采用標準MODBUS通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達：15米。 注：儀表帶通訊功能時，通訊轉換器最好選用有源轉換器 |
|
|||||
|
測量輸入 |
|||||||
|
輸入 信號 |
電流：0～20mA、0～10mA、4～20mA 輸入阻抗：≤100Ω 輸入電流最大限制：≤30mA |
||||||
|
電壓：0～5V、1～5V、0～10V（特殊定制）、0～20mV、0～100mV 輸入阻抗：≥500KΩ |
|||||||
|
熱電阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2 |
|||||||
|
線性電阻：0～400Ω |
|||||||
|
熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26 |
|||||||
|
頻率信號：范圍：0～10KHz，波形：矩形、正弦波、方波 |
|||||||
|
輸出 |
|||||||
|
輸出 信號 |
模擬輸出：4～20mA（負載電阻≤480Ω）、0～20mA（負載電阻≤480Ω）、0～10mA（負載電阻≤960Ω）、1～5V（負載電阻≥250KΩ）、0～5V（負載電阻≥250KΩ）、0～10V（負載電阻≥4KΩ）（特殊定制） |
||||||
|
報警輸出：繼電器控制輸出—AC220V/2A、DC24V/2A（阻性負載） |
|||||||
|
饋電輸出：DC24V±1，負載電流≤50mA |
|||||||
|
通訊輸出：RS485/RS232通訊接口，波特率1200～19200bps可設置，采用標準MODBUS RTU通訊協議，RS485通訊距離可達1公里；RS232通訊距離可達：15米。 |
|||||||
|
綜合參數 |
|||||||
|
測量精度 |
0.2%FS±1d |
||||||
|
設定方式 |
面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存。 |
||||||
|
顯示方式 |
背光式3.5英寸128*64高分辯率點陣式白屏黑字液晶屏 顯示內容可由漢字，數字，過程曲線，棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等 |
||||||
|
記錄間隔 |
1、2、4、6、15、30、60、120、240秒九檔可供選擇 |
||||||
|
存儲長度 |
3天（間隔1秒時）—720天（間隔240秒時） |
||||||
|
數據 備份 |
最大支持2GB優盤進行歷史數據備份；最大支持2GB SD卡進行數據擴展 |
||||||
|
打印控制 |
打印接口為RS232C，可直接配接SP-A40SH系列串行打印機 |
||||||
|
使用環境 |
環境溫度：0～50℃；相對濕度：≤85%RH；避免強腐蝕氣體。 |
||||||
|
工作電源 |
AC 100～240V（開關電源），50/60Hz；DC 12～36V（開關電源）。 |
||||||
|
功耗 |
≤5W |
||||||
|
結構 |
標準卡入式 |
||||||
使用注意事項1.本儀表中塑料零部件較多，清掃時請使用干燥的柔軟布擦拭。不能使用苯劑，香蕉水等藥劑清掃，可能造成變色或變形；
2.請不要將帶電品靠近信號端子，可能引起故障；
3.請不要對本表沖擊；
4.如果您確認從儀表中冒煙，聞到有異味，發出異響等異常情況發生時，請立即切斷供電電源，并及時與供貨商或我公司取得聯系；
5.為確保儀表測量正常工作，儀表在使用前請通電熱機30分鐘；
6..儀表一般不需日常維護，在出現明顯的故障時，請不要自行開箱修理！
7.啟動電源后，儀器應有顯示，若無顯示或顯示不正常，應馬上關閉電源, 檢查電源是否正常。
8.不允許更換元?dú)饧蚪Y(jié)構,以免影響性能。
