在污水排放、水利工程、供水引渠、農田灌溉等很多場合的水路是敞開的渠道而非管道，這些渠道的水流量的測量?jī)x表稱為明渠流量計，具體做法是：在明渠的測量點安置一個標準的量水堰槽，在堰槽的固定點安裝一臺高精度的液位計，根據相應堰槽的“水位-流量”關系，計算出流量。

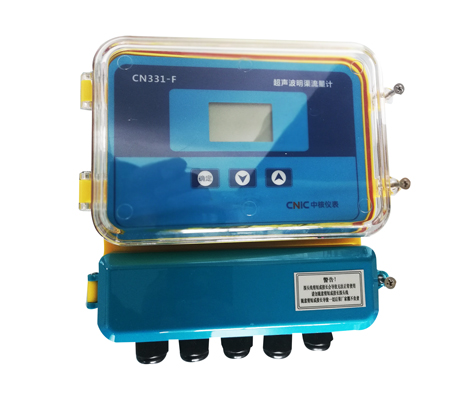

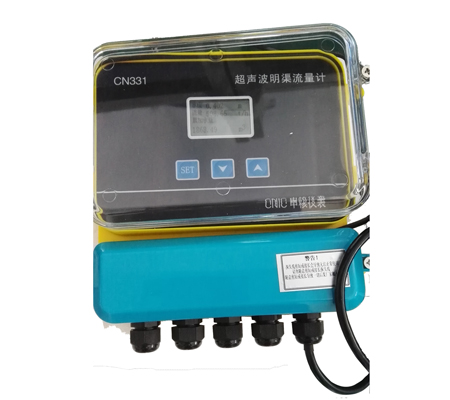

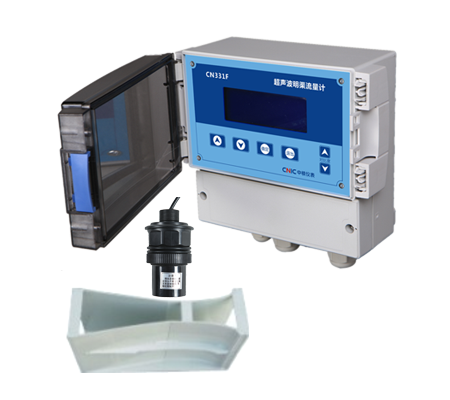

CN331型就是這樣一款高精度的超聲波原理的明渠流量計，可以同時顯示瞬時流量/累計流量/液位高度。
產品特點1.內置多種算法,適合各種標準水堰
2.堅固\穩定的超聲波傳感器適用惡劣工業場合
3.中文菜單，操作更方便
4.探頭互換性強，備件更換更方便
5.盲區可以人工設置,屏蔽探頭附近的干擾信號
6.換能器內置溫度傳感器,實時自動溫度補償
產品優勢
超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測液面，經反射后再通過傳聲媒質返回到接收換能器。測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間，再根據傳聲媒質中的聲速，就可以算得從換能器到液面的距離，從而確定液位。
流通順暢的明渠內流量越大，液位越高；流量越小，液位越低。通過測量水位可以推算出流量。普通明渠內流量與水位之間的對應關系，受渠道的坡降比和表面的糙度影響。在渠道內安裝量水堰槽，產生節流作用，使明渠內的流量與液位有固定的對應關系。

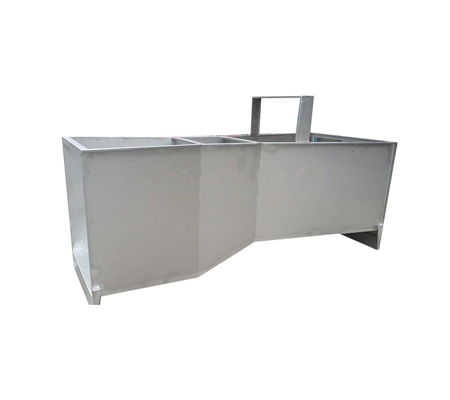

常用的量水堰槽有：巴歇爾槽、三角堰、矩形堰等，優選巴歇爾槽。
技術參數|
測量范圍 |
0.1升/秒～99999.99米/小時 |
|
|
累計流量 |
最大為：4290000000.00立方米 |
|
|
液位最大量程 |
3米 |
|
|
液位測量精度 |
0.5% |
|
|
分辨率 |
3mm或0.1%（取大者） |
|
|
顯示 |
中文液晶顯示 |
|
|
流量測量精度 |
標準堰槽是1～5%（符合國標要求的堰槽和渠道） 非標堰槽是10～30%。 |
|
|
模擬輸出 |
4線制4～20mA/750Ω負載 |
|
|
繼電器輸出 |
(選配項)2組AC 220V/ 8A或DC 24V/ 5A， |
|
|
供電 |
標配24VDC 100mA；可以選配 220V AC+15% 50Hz。 |
|
|
供電 |
(選配項)12VDC、電池供電、太陽能供電 |
|
|
通 信 |
可選485，232通信，MODBUS協議 |
|
|
防護等級 |
顯示儀表IP67，探頭IP68 |
顯示儀表IP65，探頭IP68 |
|
探頭電纜 |
無 |
標配10米，最大為100米 |
|
探頭安裝尺寸 |
M48×2mm螺紋+配套螺母 |
|
|
探頭材質 |
標配是ABS的，在有腐蝕性環境中要使用聚四氟乙烯材質。 |
|
使用注意事項
使用超聲波明渠流量計，安裝時必須知道配用量水堰槽的水位-流量對應關系。
量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。
直角三角堰也是用相應的公式計算出水位—流量對應關系。
矩形堰也有相應的公式。但是還與安裝的渠道尺寸有關，確定水位-流量關系時，矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。
分體式超聲波明渠流量計的儀表顯示部分應安裝在室內。室內要通風良好，無腐蝕性氣體。儀表為壁掛安裝。如室內條件不好或必須掛在室外，應裝在儀表防護箱內，避免日曬雨淋。超聲波明渠流量計的探頭可以直接安裝在量水堰槽水位觀測點的上方。探頭發射面要對準水面，并且跟水面垂直?？梢杂盟匠叻旁谔筋^上蓋上，通過校上蓋水平使探頭對準水面。巴歇爾槽水位觀測點在距槽上游0.1～0.5米位置；三角堰、矩形堰在上游一側，距堰板3～4倍最大過堰水深處。
