金屬管浮子流量計（金屬管轉子流量計）是工業自動化過程控制中常用的一種變面積流量測量?jī)x表。它具有體積小，檢測范圍大，使用方便等特點，可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的測量。 CN371型金屬管浮子流量計以其優良性能和可靠性，及較好的性能價格比，在石化、鋼鐵、電力、冶 金、輕工、食品、制藥、水處理等行業得到了廣泛的應用。

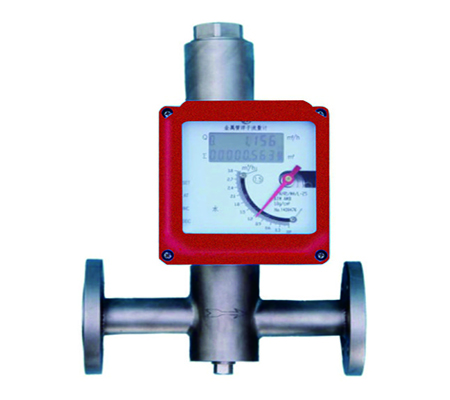

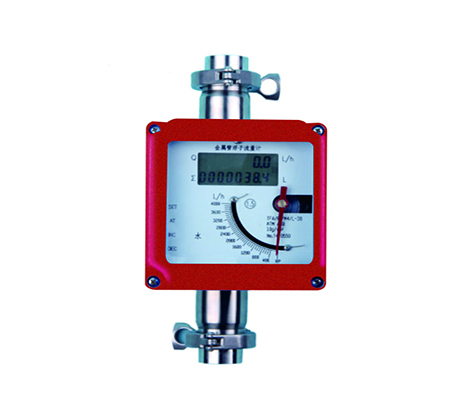

CN371有垂直和水平兩類安裝方式，接液材質有304、316L、哈氏合金、鈦合金、PTFE等材料，適用于多種復雜，惡劣環境等工況條件下的流量測量。

1.雙行液晶顯示瞬時/累積流量(恒亮度背光)  ；

2.指示器上有鍵盤，操作設置方便；

3.全金屬結構，適用高溫、高壓和強腐蝕性介質 ；

4.非接觸磁耦合傳動；

5.可用于易燃、易爆危險場合；         

6.可選直流電源或電池供電方式；

7.帶有數據恢復，數據備份及掉電保護功能；    

8.多參數標定功能；

金屬管浮子流量計（金屬管轉子流量計）是工業自動化過程控制中常用的一種變面積流量測量?jī)x表。它具有體積小，檢測范圍大，使用方便等特點，它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的測量。

多年來，金屬管浮子流量計以其優良性能和可靠性，以及較好的性能價格比，在石化、鋼鐵、電力、冶金、輕工、食品、制藥、水處理等行業得到了廣泛的應用。

流量計口徑	DN15，DN25，DN50，DN80，DN100，DN150 （其它口徑請與制造商協商）
流量范圍	液體：1.0 ～ 150000 L/h
氣體	0.05 ～ 3000m3/h（流量范圍詳見流量表）
量程比	10 ∶ 1，20 ∶ 1（特殊）
精度	1.5 級，1.0 級（特殊）
壓力等級	DN15、DN25、DN50：4.0MPa（通常最大 20MPa、特殊另 議）DN80、DN100、DN150：1.6MPa（通常最大：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）
介質溫度	標準：-30℃～ +120℃，高溫：120℃～ 350℃
供電電源	24VDC（12 ～ 36VDC）
輸出信號	4 ～ 20mADC（二線制），可附加 HART 協議
輸出負載	500Ω（24V 供電時）
環境溫度	就地型：-40℃～ 120℃    遠傳型：-30℃～ 60℃
存儲條件	溫度：-40℃～ 85℃     濕度：≤ 85%
連接方式	法蘭連接，法蘭標準：GB/T9119-2000，用戶可指定（其它連接方式可與制造商協商）
電纜接口	M20×1.5
外殼防護	IP65
防爆標志	本安型：ExiaIICT6，隔爆型：ExdIICT6
介質粘度	DN15：η ＜ 5mPa.s   DN25：η ＜ 250mPa.s DN50 ～ DN150：η ＜ 300mPa.s
接液材質	R1：304； Ro：316； RL：316L；  Ti：鈦合金；Rp： 聚四氟乙烯內襯

金屬管浮子流量計由測量管（傳感器）和指示器（電子轉換器）組成，選擇不同形式的測量管和指示器，可裝配成多種形式的整機，以適應現場的需求。

指示器類型	指示器功能說明
R1型	就地指針指示流量，無電源，無4～20mA遠傳，可選裝流量報警裝置，刻度盤可選瞬時流量值或百分比刻度值。
S2型	就地?cái)?shù)字顯示，電池供電，無4～20mA遠傳，可選隔爆。LCD顯示瞬時和累積流量，現場按鍵查看 修改有關參數。電池可使用2年,當顯示屏出現“T”字符時，應更換電池
R3型	電遠傳、本質安全設計，防爆標志ExiaⅡCT6，可選4～20mA+HART協議功能。DC24V供電，現場指針指示瞬時流量和數字顯示瞬時及累積流量，二線制4～20mA輸出，面板設有4個按鍵，可查看和修改內部參數。

1.儀表在安裝前，對工藝管線應進行吹掃清理，防止管道中留有鐵磁性雜質附屬在儀表的浮子上，影響儀表的正常測量，嚴重的會造成儀表的損壞。如果不能避免，應在儀表的入口安裝磁過濾器。
2.由于儀表的測量機構采用磁傳遞和磁電信號處理器，為保證儀表的正常使用和性能，安裝范圍至少500mm 內不允許有鐵磁性物質、強磁場和較強的電磁場存在。
3.安裝在管道中的儀表，不應受到應力的作用，儀表的出入口，應有合理的管道支撐，使儀表在工藝管道上受到最小的應力。
4.儀表的安裝分為水平安裝和垂直安裝，垂直安裝的儀表，應保證儀表的垂直度，傾斜偏差不大于 3 度；水平安裝的儀表，應保證儀表的水平直度，傾斜偏差不大于 3 度。
5.儀表在安裝時，上下游管道的口徑應與儀表的口徑相同，連接法蘭應相互匹配；為保證儀表的測量精度和穩定性，儀表上游直管段長度為儀表公稱口徑的 5 倍，下游直管段最小長度為 250mm。
6.測量氣體的儀表，如果儀表直接向大氣中排放氣體，會造成儀表的數據失真甚至儀表的損壞。在這種工況條件下，應在儀表的出口處安裝節流閥。
7.安裝 P T F E 襯里的儀表，要特別小心。在低溫條件下，P T F E 在壓力的作用下也會變形，所以安裝時不要隨意擰緊。
