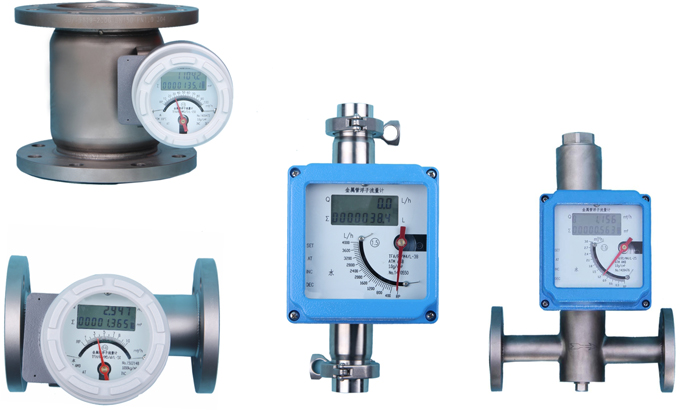

金屬管浮子流量計是工業生產中最為常見的一種流量計，是一種適用于DN200以內小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段 要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動；全金屬結構，金屬管轉子流量計適于高溫、高壓和強腐蝕性介質；具有結構簡單、工作可靠、適用范圍廣、測量準確、安裝方便等特點?？捎糜谝兹?、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；帶有數據恢復，數據備份及掉電保護功能。關于金屬流量計的故障處理方法：
一、金屬管浮子流量計指針停到某一位置不動 主要原因是金屬管浮子流量計的浮子卡死。
一般由于金屬管浮子流量計使用時開啟閥門過快，使得浮子飛快向上沖擊止動器，造成止動器變形而將浮子卡死。但也不排除由于浮子導向桿與止動環不同心，造成浮子卡死。處理時可將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可進行校正，然后將浮子裝好，手推浮子，感覺浮子上下通暢無阻卡即可，另外，在金屬管浮子流量計安裝時一定要垂直或水平安裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。
二、金屬管浮子流量計指針抖動：
1．輕微指針抖動：一般由于介質波動引起?？刹捎迷黾幼枘岬姆绞絹?lái)克服。
2．中度指針抖動：一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成?？刹捎梅€(wěn)壓或穩流裝置來克服或加大金屬管浮子流量計氣阻尼。
3．劇烈指針抖動：主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與金屬管浮子流量計實際的狀態不符，有較大差異造成金屬管浮子流量計過量程。
三、無電流輸出
1．首先看接線是否正確。
2．液晶是否有顯示，若有顯示無輸出，多為輸出管壞，需更換線路板。
3．丟失標校值。由于E2PROM故障，造成儀表標定數據丟失，也會引起無輸出電流，電流會保持不變。解決辦法：可用數據恢復操作。
四、無現場顯示
1．檢查接線是否正確。
2．檢查供電電源是否正確。
3．將液晶模塊重新安裝，檢查接觸不實。
4．對于多線制供電方式檢查端子是否接電流表或短路。
五、報警不正確
1．檢查偏差設定d值不能太大。
2．邏輯功能是否正確。HA-A表示上限正邏輯。LA-A表示下限正邏輯。
3．檢查報警值設定大小。
4．若液晶條碼指示正確，輸出無動作，可檢查外部電源及外部電源的負極是否與儀表供電的負極相連。
5．線路板故障，更換線路板。
六、現場液晶總顯示0或滿量程
1．檢查設定量程、零點參數。要求ZERO要小于SPAN的值，兩值不能相等。
2．檢查采樣數據是否上來，用手推指針看采樣值變化，若無變化，一般為線路板采樣電路故障，需更換線路板。
七、金屬管浮子流量計測量誤差大
1．安裝不符合要求 對于垂直安裝金屬管浮子流量計要保持垂直，傾角不大于20度 對于水平安裝金屬管浮子流量計要保持水平，傾角不大于20度 金屬管浮子流量計周圍100mm空間不得有鐵磁性物體。安裝位置要遠離閥門變徑口、泵出口、工藝管線轉彎口等。要保持前5D后250mm直管段的要求。
2．液體介質的密度變化較大也是引起誤差較大的一個原因。由于儀表在標定前，都將介質按用戶給出的密度進行換算，換算成標校狀態下水的流量進行標定，因此如果介質密度變化較大，會對測量造成很大誤差。解決方法可將變化以后的介質密度帶入公式，換算成誤差修正系數，然后再將流量計測出的流量乘以系數換成真實的流量。
3．氣體介質由于受到溫度壓力影響較大，建議采用溫壓補償?shù)姆绞絹?lái)獲得真實的流量。
4．由于長期使用及管道震動等多因素引起金屬管浮子流量計傳感磁鋼、指針、配重、旋轉磁鋼等活動部件松動，造成誤差較大。解決方法：可先用手推指針的方式來驗證。首先將指針按在RP位置，看輸出是否為4mA，流量顯示是否為0%，再依次按照刻度進行驗證。若發現不符，可對部件進行位置調整。一般要求專業人員調整，否則會造成位置丟失，需返回廠家進行校正。
